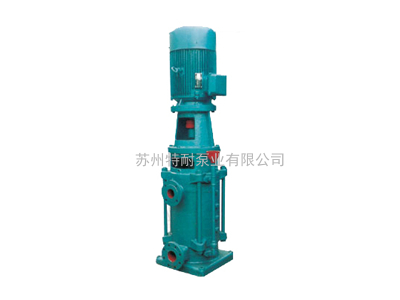

DL型立式多级泵


产品概述

　　DL型立式多级离心泵是从卧式多级离心泵基础上进行优化设计和制造,其性能符合国家最新标准JB/T2727-93的要求。该泵吸入口与出水口分上下结构,用户在安装时可根据实际情况将进出口方向从垂直点上旋转90°、180°、270°四个位置。泵轴与电机轴处在同一水平线上,密封采用机械密封装置,轴承采用低噪音轴承,故整机运转时噪音很低,振动很小,大大改善了使用环境,提高了使用寿命。其特点是占地面积小、扬程高、安装、维修方便。

型号意义

使用范围

　　适用于高层建筑给排水,消防用泵、工厂、矿山、油田等单位输送温度在90℃以下清水或物理化学性质类似于水的液体。


性能参数

型号级数流量Q总扬程H(m)转速n(r/min)功率N(Kw)效率η(%)吸程Hs(m)必需汽蚀余量(NPSH)r(m)
m3/hl/s轴功率电机功率
50DL29.0
12.6
16.2		2.5
3.5
4.5		26.6
24.4
21.2		14501.30
1.55
1.80		350
54
52		7.9
7.6
7.2		2.58
2.66
3.16
39.0
12.6
16.2		2.5
3.5
4.5		39.9
36.6
31.8		1.96
2.33
2.70		350
54
52		7.9
7.6
7.2		2.58
2.66
3.16
49.0
12.6
16.2		2.5
3.5
4.5		53.2
48.8
42.4		2.61
3.10
3.60		450
54
52		7.9
7.6
7.2		2.58
2.66
3.16
59.0
12.6
16.2		2.5
3.5
4.5		66.5
61
53		3.26
3.88
4.50		5.550
54
52		7.9
7.6
7.2		2.58
2.66
3.16
69.0
12.6
16.2		2.5
3.5
4.5		79.8
73.2
63.6		3.91
4.65
5.49		5.550
54
52		7.9
7.6
7.2		2.58
2.66
3.16
79.0
12.6
16.2		2.5
3.5
4.5		93.1
85.4
74.2		4.56
5.43
6.30		7.550
54
52		7.9
7.6
7.2		2.58
2.66
3.16
89.0
12.6
16.2		2.5
3.5
4.5		106.4
97.6
84.8		5.22
6.20
7.20		7.550
54
52		7.9
7.6
7.2		2.58
2.66
3.16
99.0
12.6
16.2		2.5
3.5
4.5		119.7
109.8
95.4		5.87
6.98
8.10		1150
54
52		7.9
7.6
7.2		2.58
2.66
3.16
109.0
12.6
16.2		2.5
3.5
4.5		133
122
106		6.52
7.75
9.00		1150
54
52		7.9
7.6
7.2		2.58
2.66
3.16



型号级数
流量Q		总扬程H(m)转速n(r/min)功率N(Kw)效率η(%)吸程Hs(m)必需汽蚀余量(NPSH)r(m)
m3/hl/s轴功率电机功率
65DL218
30
35		5
8.33
9.72		37
32
29		14503.24
4.22
4.6		5.556
62
60		7.8
7.6
7.5		2.41
2.82
3.03
318
30
35		5
8.33
9.72		55.5
48
43.5		4.86
6.33
6.9		7.556
62
60		7.8
7.6
7.5		2.41
2.82
3.03
418
30
35		5
8.33
9.72		74
64
58
 		6.48
8.44
9.2		1156
62
60		7.8
7.6
7.5		2.41
2.82
3.03
518
30
35		5
8.33
9.72		92.5
80
72.5		8.1
10.55
11.5		1556
62
60		7.8
7.6
7.5		2.41
2.82
3.03
618
30
35		5
8.33
9.72		111
96
87		6.72
12.66
13.8		1556
62
60		7.8
7.6
7.5		2.41
2.82
3.03
718
30
35		5
8.33
9.72		129.5
112
101.5		11.34
14.77
16.1		18.556
62
60		7.8
7.6
7.5		2.41
2.82
3.03
818
30
35		5
8.33
9.72		148
128
116		12.96
16.88
18.4		2256
62
60		7.8
7.6
7.5		2.41
2.82
3.03
918
30
35		5
8.33
9.72		166.5
144
130.5		14.58
18.99
20.7		2256
62
60		7.8
7.6
7.5		2.41
2.82
3.03
1018
30
35		5
8.33
9.72		185
160
145		16.2
21.1
23		3056
62
60		7.8
7.6
7.5		2.41
2.82
3.03



型号级数
流量Q		总扬程H(m)转速n(r/min)功率N(Kw)效率η(%)吸程Hs(m)必需汽蚀余量(NPSH)r(m)
m3/hl/s轴功率电机功率
80DL232.4
50.4
65.16		9
14
18.1		43.2
40
34.2		14506.28
7.84
9.12		1160.7
70
66.5		8.1
8
7.9		2.16
2.49
2.82
332.4
50.4
65.16		9
14
18.1		64.8
60
51.3		9.42
11.76
13.68		1560.7
70
66.5		8.1
8
7.9		2.16
2.49
2.82
432.4
50.4
65.16		9
14
18.1		86.4
80
68.4		12.56
15.68
18.24		2260.7
70
66.5		8.1
8
7.9		2.16
2.49
2.82
532.4
50.4
65.16		9
14
18.1		108
100
85.5		15.70
19.60
22.80		3060.7
70
66.5		8.1
8
7.9		2.16
2.49
2.82
632.4
50.4
65.16		9
14
18.1		129.6
120
102.6		18.84
23.52
27.36		3060.7
70
66.5		8.1
8
7.9		2.16
2.49
2.82
732.4
50.4
65.16		9
14
18.1		151.2
140
119.7		21.98
27.44
31.92		3760.7
70
66.5		8.1
8
7.9		2.16
2.49
2.82
832.4
50.4
65.16		9
14
18.1		172.8
160
136.8		25.12
31.36
36.48		4560.7
70
66.5		8.1
8
7.9		2.16
2.49
2.82
932.4
50.4
65.16		9
14
18.1		194.4
180
153.9		28.26
35.28
41.04		4560.7
70
66.5		8.1
8
7.9		2.16
2.49
2.82
1032.4
50.4
65.16		9
14
18.1		216
200
171		31.40
39.20
45.60		5560.7
70
66.5		8.1
8
7.9		2.16
2.49
2.82



型号级数
流量Q		总扬程H(m)转速n(r/min)功率N(Kw)效率η(%)吸程Hs(m)必需汽蚀余量(NPSH)r(m)
m3/hl/s轴功率电机功率
100DL272
100
126		20
27.8
35		43.4
40
34		145013.1
15.14
16.67		18.565
72
70		7.6
7.2
6.7		2.83
3.53
4.40
372
100
126		20
27.8
35		65.1
60
51		19.65
22.72
25.01		3065
72
70		7.6
7.2
6.7		2.83
3.53
4.40
472
100
126		20
27.8
35		86.8
80
68		26.2
30.28
33.34		3765
72
70		7.6
7.2
6.7		2.83
3.53
4.40
572
100
126		20
27.8
35		108.5
100
85		32.75
37.86
41.68		4565
72
70		7.6
7.2
6.7		2.83
3.53
4.40
672
100
126		20
27.8
35		130.2
120
102		39.3
45.39
45.82		5565
72
70		7.6
7.2
6.7		2.83
3.53
4.40
772
100
126		20
27.8
35		151.9
140
119		25.85
53.0
58.35		7565
72
70		7.6
7.2
6.7		2.83
3.53
4.40
872
100
126		20
27.8
35		173.6
160
136		52.4
60.57
66.68		7565
72
70		7.6
7.2
6.7		2.83
3.53
4.40
972
100
126		20
27.8
35		195.3
180
153		58.95
68.14
75.02		9065
72
70		7.6
7.2
6.7		2.83
3.53
4.40
1072
100
126		20
27.8
35		217
200
170		65.5
75.71
83.35		9065
72
70		7.6
7.2
6.7		2.83
3.53
4.40



型号级数
流量Q		总扬程H(m)转速n(r/min)功率N(Kw)效率η(%)必需汽蚀余量(NPSH)r(m)
m3/hl/s轴功率电机功率
150DL2120
160
200		33.3
44.4
55.6		53
50
44		145024.1
28.7
32.8		3772
76
73		3.1
3.5
3.8
3120
160
200		33.3
44.4
55.6		79.5
75
66		36.1
43.0
49.2		5572
76
73		3.1
3.5
3.8
4120
160
200		33.3
44.4
55.6		106
100
88		48.1
57.3
65.7		7572
76
73		3.1
3.5
3.8
5120
160
200		33.3
44.4
55.6		133
125
110		60.1
71.7
82.1		9072
76
73		3.1
3.5
3.8
6120
160
200		33.3
44.4
55.6		159
150
132		72.2
86.0
98.5		11072
76
73		3.1
3.5
3.8
7120
160
200		33.3
44.4
55.6		186
175
154		84.2
100
115		13272
76
73		3.1
3.5
3.8
8120
160
200		33.3
44.4
55.6		212
200
176		96.2
115
132		13272
76
73		3.1
3.5
3.8
9120
160
200		33.3
44.4
55.6		239
225
198		108
129
148		16072
76
73		3.1
3.5
3.8
